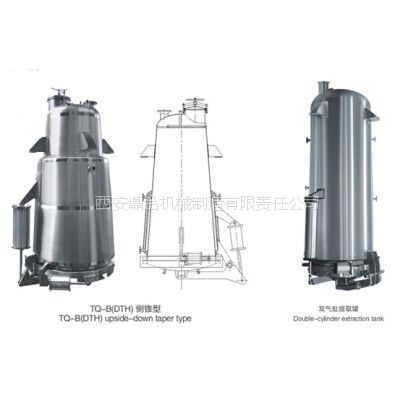

多功能倒锥型提取罐

一、设备概述：

       鼎合生产的多功能倒锥型提取罐是医药、生物、食品、化工中常用的浸出提取设备。可提供物料水提取、醇提取、挥发油提取并可回收渣滓中的溶剂，适用于渗漉、温浸、回流、循环浸渍、加压或减压浸出等多种浸出工艺。具有效***、操作方便等优点。

二、设备用途：
　  多功能倒锥提取罐是我公司独立研发生产的设备，该设备根据其功能等特点，可用于中药、食品、化工行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶煤的回收等多种工艺操作，是一款不错的中药提取浓缩设备。

三、设备特点

1. 传统形式，所占建筑空间较小，被提取车间广泛使用，欢迎大家实地考察。

2. 出渣门上设有底部加热，使药材提取更加完全，卫生。

3. 改进出液方式和增加搅拌装置后可应用于动态提取系统。

4. 完全具备市场上大家所见到的效***、操作方便等优点。

5. 罐内配备CIP自动喷淋清洗系统符合GMP标准。

6. 外形上小下大，呈倒锥状。尤其利于溶剂循环提取，提取溶剂能够均匀地从罐底部向上运动，而且由于从罐底部向罐顶部逐渐减小，很好的避免了溶剂流动短路的现象。罐底部面积大，出液面积大，出液快，不易堵。出渣方便，加热效果好。

7. 提取罐底部采用双层过滤板设计，分为过滤支撑板和主过滤板。双层过滤板可以打开，方便观察，易于清理。

8. 进料可配合加料漏斗，出料口采用与出渣口配合的出料装置。

9. 设备具有多种加热方式和控制提取温度功能，可以实现多种工艺流程：普通煎煮、动态回流、连续逆流提取。有关产品价格等问题欢迎电话咨询。

四、多功能提取罐结构组成：

    提取罐成套设备由1.提取罐；2.泡沫捕集器；3.气液分离器；4.冷却器；5.冷凝器；6.油水分离器；7.料液泵；8.管道过滤器及内部联接管路构成。

提取罐主体包括内筒体、夹套层、保温层、支耳、气动出渣门、气动操作台等；提取罐保温层以岩棉或聚氨酯作为保温材料。

内筒体材质为优质SUS304/316L，夹套采用全封闭，外筒体SUS304亚光薄钢板。 罐内配备CIP清洗自动旋转喷洗球头，测温孔、防爆视灯、视镜、快开式投料口等，确保操作简便，符合CGMP医药标准。具有溶剂分布均匀，出渣方便等特点。
